Komponen Elektrikal dalam Sistem PLTS On-Grid

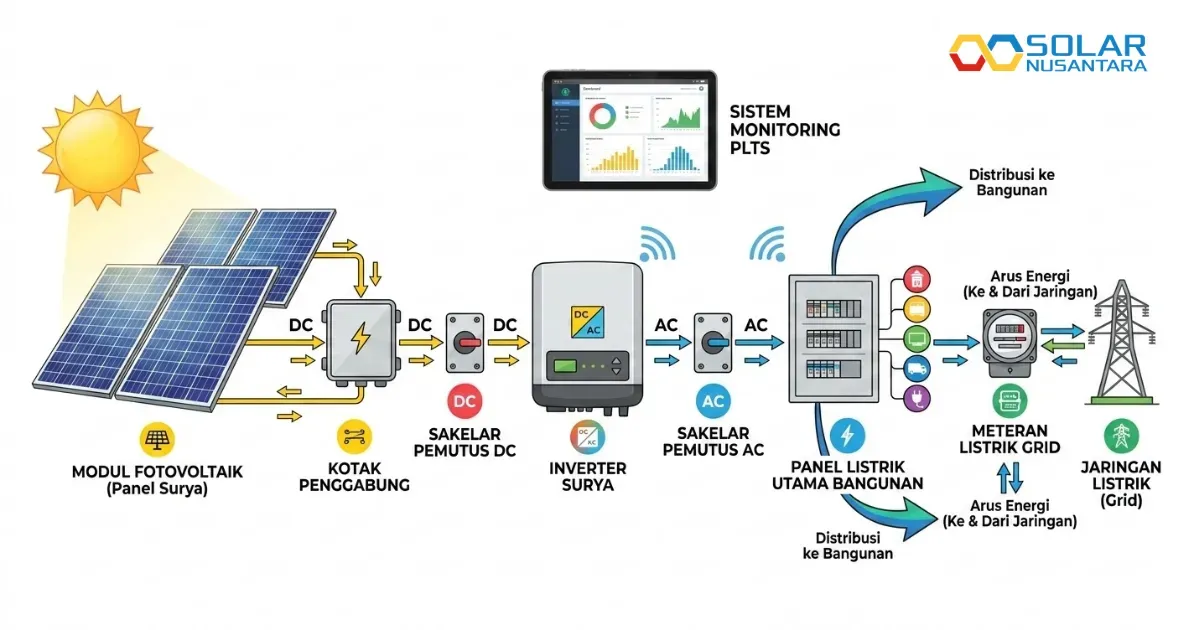

Sistem Pembangkit Listrik Tenaga Surya (PLTS) tidak hanya terdiri dari panel surya. Dalam praktiknya, sebuah sistem photovoltaic (PV) terdiri dari berbagai komponen elektrikal yang bekerja bersama untuk mengubah energi matahari menjadi listrik yang dapat digunakan oleh bangunan atau disalurkan ke jaringan listrik.

1. Photovoltaic Module (Solar Panel)

Panel surya merupakan komponen utama dalam sistem PLTS. Panel ini terdiri dari beberapa photovoltaic cells yang disusun secara seri untuk menghasilkan listrik.

Ketika terkena sinar matahari, sel surya menghasilkan Direct Current (DC). Beberapa panel kemudian dihubungkan dalam satu rangkaian yang disebut string, dan beberapa string digabung menjadi PV array.

Listrik DC inilah yang menjadi sumber energi awal dalam sistem PLTS.

2. Combiner Box

Dalam sistem yang memiliki banyak string panel, biasanya digunakan combiner box.

Fungsi combiner box antara lain:

• Menggabungkan beberapa string panel
• Menyediakan fuse protection
• Memudahkan manajemen kabel DC

Dengan combiner box, output dari beberapa string panel dapat digabung sebelum masuk ke inverter.

3. DC Disconnect

Sebelum listrik dari panel masuk ke inverter, sistem biasanya dilengkapi dengan DC disconnect switch.

Komponen ini berfungsi untuk:

• Memutus aliran listrik DC dari panel
• Memberikan keamanan saat proses maintenance
• Memenuhi standar keselamatan instalasi listrik

Pada banyak sistem modern, fungsi DC disconnect sering terintegrasi langsung di dalam inverter.

4. Solar Inverter

Inverter merupakan salah satu komponen vital dalam sistem PLTS.

Panel surya menghasilkan listrik Direct Current (DC), sedangkan sistem kelistrikan bangunan menggunakan Alternating Current (AC). Inverter berfungsi untuk mengubah listrik DC dari panel menjadi listrik AC yang dapat digunakan oleh peralatan listrik di dalam bangunan.

Selain konversi energi, inverter juga memiliki beberapa fungsi lain, seperti:

• Sinkronisasi dengan jaringan listrik (grid)
• Monitoring produksi energi
• Perlindungan sistem seperti anti-islanding

Saat ini terdapat beberapa jenis inverter yang umum digunakan, antara lain:

• String inverter
• Central inverter
• Microinverter

5. AC Disconnect

Setelah listrik dikonversi menjadi AC oleh inverter, sistem biasanya dilengkapi dengan AC disconnect switch.

Komponen ini berfungsi untuk:

• Memutus koneksi sistem PLTS dari jaringan listrik
• Memberikan keamanan saat perawatan sistem
• Memenuhi standar keselamatan instalasi listrik

AC disconnect biasanya dipasang di antara inverter dan panel listrik utama bangunan.

6. Main Electrical Panel

Pada sistem PLTS on-grid, listrik yang dihasilkan inverter akan terhubung langsung ke main electrical panel bangunan.

Panel listrik ini merupakan pusat distribusi listrik yang menyalurkan energi ke berbagai beban di dalam bangunan.

Jika produksi listrik dari sistem PLTS melebihi kebutuhan bangunan, energi tersebut dapat dialirkan ke jaringan listrik melalui mekanisme grid connection.

7. Monitoring System

Sistem monitoring digunakan untuk memantau performa instalasi PLTS secara real-time.

Beberapa parameter yang biasanya dimonitor meliputi:

• Produksi energi harian
• Tegangan dan arus sistem
• Status inverter
• Koneksi ke jaringan listrik

Monitoring ini dilakukan untuk memastikan sistem bekerja secara optimal dan mendeteksi potensi gangguan lebih awal.

Penutup

Sistem PLTS merupakan kombinasi dari berbagai komponen elektrikal yang bekerja secara terintegrasi. Mulai dari panel surya yang menghasilkan listrik DC, inverter yang mengubahnya menjadi listrik AC, hingga koneksi ke panel listrik utama bangunan dan jaringan utilitas.
